什么是結構手板？結構手板和外觀手板的區別是什么？在產品研發的漫長旅程中，手板制作是驗證設計可行性的關鍵環節。其中，結構手板與外觀手板猶如一對雙生之花，各自綻放卻相輔相成，共同構筑起產品從概念走向現實的堅實基礎。
結構手板，顧名思義，是專注于驗證產品內部結構合理性的實物模型。它承載著重要的工程使命——通過實體化的方式，檢驗產品的裝配合理性、結構強度、運動性能及功能實現情況。
一個合格的結構手板，其價值體現在多個維度。在裝配驗證方面，它能直觀暴露設計中存在的干涉問題，幫助工程師在開模前優化公差設計。在功能測試環節，結構手板可以模擬真實使用場景，驗證運動部件的行程范圍、傳動效率等關鍵參數。更重要的是，在可靠性評估中，結構手板通過模擬振動、跌落、疲勞等極端條件，為產品的耐久性提供重要數據支持。
結構手板的制作材料選擇頗具講究。工程師通常會選用與量產材料性能相近的工程塑料或金屬，如ABS、PC、鋁合金等，以確保測試結果的準確性。在工藝選擇上，CNC精密加工因其卓越的尺寸控制能力成為首選，而3D打印技術則在快速驗證復雜結構時展現出獨特優勢。
相比之下，外觀手板更注重產品的視覺表現力。它主要用于展示產品的整體造型、色彩搭配、表面質感等外觀特征，是設計理念的直觀呈現。
外觀手板的制作追求極致的美學表現。在表面處理方面，需要實現細膩的質感過渡和精準的色彩還原，常見的處理工藝包括噴漆、電鍍、絲印等。對于透明或半透明部件，更要通過精細的拋光處理來達到理想的光學效果。材料選擇上，外觀手板更注重視覺效果，可能使用更容易進行表面處理的材料，即使這些材料的機械性能與量產材料有所差異。
從制作目的來看，結構手板服務于工程驗證，是功能導向的；外觀手板則面向市場驗證，是審美導向的。這種根本差異導致了兩者在多個方面的顯著區別。
精度要求的側重點不同。結構手板追求尺寸精度和配合精度，通常要求達到±0.1mm甚至更高的公差等級；外觀手板則更關注形面精度和視覺完整性，對肉眼可見的瑕疵幾乎是零容忍。
驗收標準的差異更為明顯。結構手板允許存在不影響功能的外觀缺陷，如輕微的刀具痕跡或表面劃傷；而外觀手板則要求完美的視覺呈現，任何微小的瑕疵都可能導致重新制作。
制作工藝的選擇也各具特色。結構手板常采用CNC加工確保尺寸精準，而外觀手板可能選擇SLA光固化3D打印來實現更好的表面質量。在后處理環節，結構手板可能只需要簡單的打磨去毛刺，而外觀手板則需要經過多道精細的表面處理工序。
隨著產品開發流程的不斷優化，結構手板與外觀手板的界限正在變得模糊?，F(xiàn)代制造業中，越來越多的項目要求手板同時具備結構驗證和外觀展示的雙重功能。這種需求催生了新的制作工藝和材料技術，比如通過多材料3D打印技術制作的一體化手板，既能滿足結構測試要求，又能實現良好的外觀效果。
在實際研發過程中，明智的做法是根據產品開發的不同階段，靈活運用這兩種手板。在概念開發初期，可以優先制作外觀手板進行設計評審和市場調研；進入工程開發階段后，則需要制作精確的結構手板進行功能驗證；到了最終決策階段，往往需要制作兼具結構與外觀功能的完整手板，進行全面的測試評估。

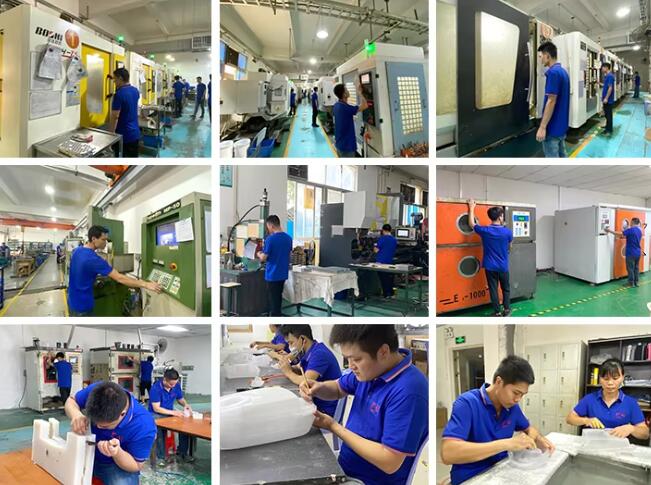

深圳凱爾沃科技有限公司在手板制作領域深耕多年，我們深刻理解結構驗證與外觀表現對產品成功的同等重要性。憑借60余臺CNC加工設備、多臺工業級3D打印機以及專業的技術團隊，我們能夠根據客戶在不同研發階段的需求，提供最合適的手板解決方案。無論是需要經受嚴苛測試的結構手板，還是要求完美呈現的外觀手板，我們都能以專業的技術能力和嚴謹?shù)墓ぷ鲬B(tài)度，為您的產品研發保駕護航。
在產品創新的道路上，結構手板與外觀手板如同產品的內在修為與外在表現，二者缺一不可。只有深刻理解它們的差異與聯系，才能在合適的階段運用合適的手板類型，最終成就既美觀又實用的優秀產品。
